建筑智能化入门指南 最直观的弱电各子系统解析与网络工程

在当今的建筑智能化浪潮中，弱电系统作为建筑的“神经系统”，承载着信息传输、安全监控、环境控制等核心功能。对于建筑智能化从业者而言，清晰理解各个弱电子系统的构成与网络工程的关联，是提升设计与实施能力的关键。本文将通过最直观的子系统图解析，帮助您快速掌握弱电系统的核心要点。

一、弱电系统概述：建筑的智能基石

弱电系统是指电压较低（通常低于50V）的电气系统，主要负责信息传输和控制功能，与强电系统（供电、照明等）相辅相成。在现代建筑中，弱电系统通常包括以下子系统：综合布线系统、网络系统、安防系统、楼宇自控系统、音视频系统等。这些子系统通过统一的网络平台实现互联互通，构成智能建筑的基础架构。

二、弱电各子系统直观解析

1. 综合布线系统（结构化布线）

综合布线系统是弱电系统的“骨架”，为所有信息传输提供物理通道。其子系统图通常包括：

• 工作区子系统：终端设备（如电脑、电话）的连接点。
• 水平布线子系统：连接工作区与楼层配线间的线缆（如Cat6网线）。
• 垂直干线子系统：连接各楼层配线间与设备间的骨干线缆（如光纤）。
• 设备间子系统：核心设备（如服务器、交换机）的集中安装区域。
• 管理子系统：通过配线架实现灵活跳接与管理。
• 建筑群子系统：连接多栋建筑的室外线缆。

直观图例：以树状结构展示从设备间到工作区的层级连接，强调标准化接口与模块化设计。

2. 网络系统（网络工程核心）

网络系统是弱电系统的“大脑”，负责数据传输与交换。其子系统图重点展示：

• 核心层：高速骨干交换，连接外部互联网与内部服务器。
• 汇聚层：承上启下，实现策略控制与流量聚合。
• 接入层：直接连接终端用户设备（如电脑、IP摄像头）。
• 无线网络（WLAN）：通过AP（接入点）覆盖移动设备。
• 网络安全设备：防火墙、入侵检测系统（IDS）等防护节点。

直观图例：采用分层拓扑图，清晰标注交换机、路由器、防火墙的位置与连接关系，突出冗余设计与带宽规划。

3. 安防系统

安防系统保障建筑安全，主要包括：

• 视频监控子系统：摄像头（模拟/IP）、录像机（NVR/DVR）、显示设备。

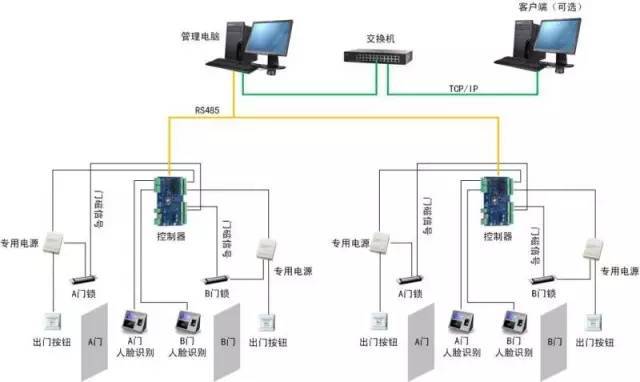

• 门禁控制子系统：读卡器、控制器、电锁、管理软件。
• 入侵报警子系统：探测器、报警主机、声光报警器。
• 周界防范子系统：红外对射、电子围栏等。

直观图例：以平面图为基础，叠加设备点位与线路走向，展示监控盲区覆盖与报警联动逻辑。

4. 楼宇自控系统（BAS）

楼宇自控系统实现节能与自动化管理，涵盖：

• 暖通空调（HVAC）控制：温湿度传感器、执行器、控制器。
• 照明控制：智能开关、光照传感器、场景面板。
• 能源管理：电表、水表数据采集与分析平台。
• 电梯监控：运行状态监测与联动。

直观图例：采用控制原理图，展示传感器→控制器→执行器的闭环反馈链路，强调节能策略（如时间表控制、自适应调节）。

5. 音视频系统

音视频系统提升用户体验，包括：

• 公共广播系统：背景音乐、紧急广播。
• 会议系统：投影、音响、视频会议设备。
• 信息发布系统：显示屏、多媒体控制器。

直观图例：以信号流图为主，标注音视频源、处理设备、输出终端的连接方式（如HDMI、音频线）。

三、网络工程在弱电系统中的核心作用

网络工程是弱电系统集成的“粘合剂”，其关键点包括：

• 统一传输平台：通过IP化趋势（如IP监控、IP广播），减少独立布线，降低成本。
• VLAN划分：逻辑隔离不同子系统（如安防VLAN、办公VLAN），提升安全性与性能。
• QoS策略：优先保障关键业务（如视频会议、报警信号）的带宽与延迟。
• PoE供电：通过网线为AP、摄像头等设备供电，简化部署。
• 云端管理：利用网络实现远程监控与维护，提高运维效率。

四、从业建议：从图纸到实践

1. 掌握制图规范：使用Visio、CAD等工具绘制标准子系统图，注重图例、标注与版本管理。
2. 理解互联协议：熟悉TCP/IP、BACnet、Modbus等协议，确保子系统兼容。
3. 关注新技术：如物联网（IoT）、5G、人工智能（AI）在弱电系统的融合应用。
4. 强化安全意识：网络攻击可能通过弱电系统入侵，需重视物理与逻辑防护。

弱电系统与网络工程的紧密结合，正推动建筑向更智能、高效、安全的方向发展。通过直观的子系统图理解架构，结合网络工程实践，从业者将能更好地应对行业挑战，打造未来智慧建筑的坚实根基。
